2021-03-16

Tomcat AJP协议漏洞

CVE-2020-1938复现，漏洞利用难度不大，但是还是学到了很多新的东西。

# 简介

AJP协议是一种定向包协议，采用二进制形式代替文本形式，主要是为了提高性能和添加SSL的支持，在tomcat中使用的是AJP1.3，简称为ajp13。

在tomcat的配置文件server.xml中配置了两种连接方式：

image-20210315141921787

image-20210315141933682

一个是默认开放在8080端口的HTTP Connector，另一个则是默认开放在8009端口的AJP Connertor，而在tomcat中这个协议的监听一直是默认开启的。

tomcat可以通过AJP协议和另一个web容器进行交互通信，比如Apache。tomcat可以作为Servlet或者JSP的容器，但是在处理一些静态资源的速度却不如其他的HTTP服务器（如IIS、Apache）。所以实际应用中常常把tomcat和其他服务器进行集成，对于不支持Servlet、JSP的服务器，可以通过AJP协议把请求转发给tomcat，从而实现优势互补。

正常情况下用户使用客户端通过HTTP协议来和tomcat服务器进行通信，但是也可以通过AJP协议来和tomcat通信，这时候就会由AJP Connertor来处理AJP请求。显然浏览器不直接支持AJP协议，所以要想使用AJP协议，要么通过中间代理服务器进行转发，要么自己根据AJP协议的格式来实现一个客户端。

解析Tomcat HTTP协议与AJP协议解析Tomcat HTTP协议与AJP协议

但是Tomcat AJP协议存在安全漏洞（CVE-2020-1938），攻击者可以通过构造AJP协议请求中的特定属性值，来进行任意文件读取(一般为webapp/ROOT路径下)，同时如果AJP服务器存在文件上传接口，则还可能通过漏洞进行文件包含，实现远程代码执行。

漏洞影响范围：

  • Tomcat 6.x
  • Tomcat 7.x < 7.0.100
  • Tomcat 8.x < 8.5.51
  • Tomcat 9.x < 9.0.31

# Tomcat架构简单分析

Tomcat架构分析：https://blog.csdn.net/xlgen157387/article/details/79006434

Tomcat Service主要包含两个部分：Conector和Container。

  • Connector：主要用于处理连接，并提供socket和request及response直接的转化。
  • Container：用于封装和管理Servlet，处理具体的请求。

在Container中有四个子容器：

  • Engine：引擎，用来管理多个站点，一个service最多只能有一个Engine。
  • Host：代表一个站点，也叫虚拟主机，通过配置Host可以添加站点。
  • Context：代表一个应用程序，对应一套程序，或者一个WEB-INF目录以及目录中的web.xml文件。
  • Wrapper：每一个Wrapper封装着一个Servlet。

以下面的tomcat文件目录做对照：

image-20210315160205337

Webapps目录代表一个Host，而其下的每个目录都对应着一个Context，其中ROOT目录存放着主应用，其他目录存放着子应用。当我们访问Context的时候，如果是ROOT目录下的，则可以直接通过www.xxx.com/来访问，而如果要访问其他子目录，则需要通过www.xxx.com/docs来访问。当然，主应用目录是可以修改的，默认情况下为ROOT目录。

tomcat

Tomcat处理一个请求的流程大致如下：

image-20201013113437489

  1. 在获取到TCP/IP数据包的时候，会交给Processor将解析，并封装成我们熟悉的request和response对象，然后传递给下一步处理。
  2. Engine来进行Host、Context、Mapping中Servlet的匹配。
  3. Servlet中调用方法（service、doGet、doPost······）来进行处理，并返回结果。

# AJP数据包处理

对于HTTP请求和AJP请求的数据包，在封装成request和response对象之后的流程并无差别，主要区别就是对socket流量处理和Processor解析的过程不同。

org.apache.coyote.Processor接口提供了这些功能，对于不同的协议，有不同的接口实现类。负责处理AJP请求的实现类为AjpProcessor：

image-20210315161900016

在AjpProcessor的service()方法中调用了prepareRequest()方法进行数据预处理：

image-20210315162453835

而之后会调用Adapter来将请求交给Container来处理：

image-20210315162639014

AJP协议中的漏洞，就出现在prepareRequest()方法中。

# 漏洞复现

poc：https://github.com/YDHCUI/CNVD-2020-10487-Tomcat-Ajp-lfi

# 环境搭建

在环境搭建这里我还是踩了一点小坑，先说一些我本地的环境：

  • Windows10 专业版
  • JDK 8u281
  • IDEA专业版 2020.3.2

以下是我搭建出正常复现环境的步骤：

  1. github上下载存在漏洞的Tomcat版本：https://github.com/apache/tomcat/archive/9.0.19.zip

  2. 解压，在文件目录中添加pom.xml，改为maven方式构建项目，其中pom.xml文件内容如下：

    <?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">

    <modelVersion>4.0.0</modelVersion>

    <groupId>org.apache.tomcat</groupId>
    <artifactId>tomcat</artifactId>
    <name>tomcat</name>
    <version>9.0.19</version>

    <dependencies>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.12</version>
            <scope>test</scope>
        </dependency>
        <dependency>
            <groupId>org.apache.ant</groupId>
            <artifactId>ant</artifactId>
            <version>1.10.5</version>
        </dependency>
        <dependency>
            <groupId>wsdl4j</groupId>
            <artifactId>wsdl4j</artifactId>
            <version>1.6.3</version>
        </dependency>

        <dependency>
            <groupId>org.apache.geronimo.specs</groupId>
            <artifactId>geronimo-jaxrpc_1.1_spec</artifactId>
            <version>2.1</version>
        </dependency>

        <dependency>
            <groupId>org.eclipse.jdt</groupId>
            <artifactId>ecj</artifactId>
            <version>3.17.0</version>
        </dependency>

        <dependency>
            <groupId>org.easymock</groupId>
            <artifactId>easymock</artifactId>
            <version>4.0.2</version>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <configuration>
                    <source>1.8</source>
                    <target>1.8</target>
                    <encoding>UTF-8</encoding>
                </configuration>
            </plugin>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-resources-plugin</artifactId>
                <configuration>
                    <encoding>UTF-8</encoding>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>

  3. 在根目录里新建home文件夹，把webapps和conf文件夹放入home文件夹中：

    image-20210316001203592

  4. 在IDEA中导入项目，选择我们新建的pom.xml文件：

    image-20210316001439225

image-20210316001506159

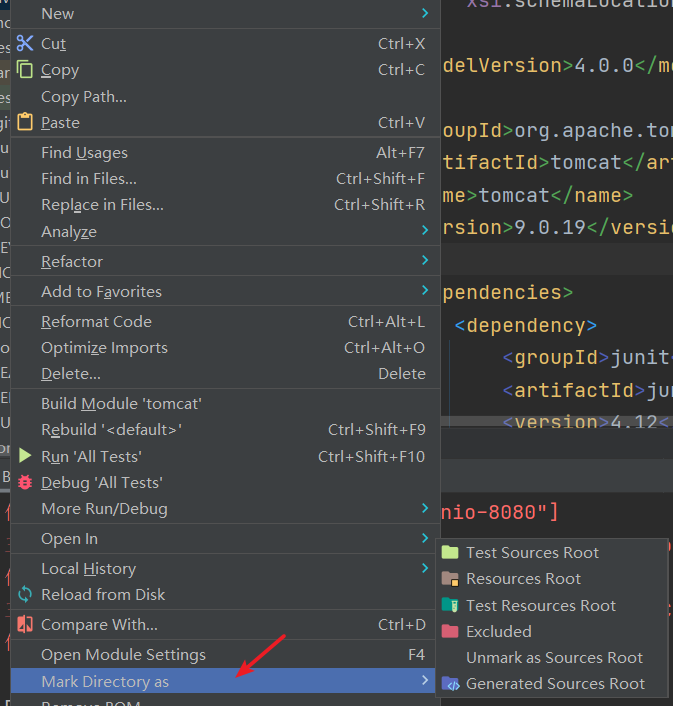

  1. 导入项目之后，将java文件夹标记为Sources Root，把test文件夹标记为Test Sources Root：

  2. 把 home/webapps/examples/WEB-INF/classes/trailers 目录拷贝到 test 目录下：

    image-20210316001838650

  3. 把 home/webapps/examples/WEB-INF/classes/util/CookieFilter.java 文件拷贝到 test/util 目录下：

    image-20210316001919101

  4. 找到 BootStrap类的main方法，运行，这时候应该会出现下面错误：

    image-20210316002035809

  5. 添加VM参数：-Dcatalina.home={你的项目路径}\home：

    image-20210316002211736

  6. 在org.apache.catalina.startup.ContextConfig类中的configureStart方法中添加context.addServletContainerInitializer(new JasperInitializer(), null);，用于初始化JSP解析器：

    image-20210316002433890

  7. 删除 home/webapps/examples 文件夹，然后运行 main 方法，访问127.0.0.1:8080：

    image-20210316002617780

  8. 同时可以看到8009端口已经开放：

image-20210315144452701

# 文件读取

在AjpProcessor#prepareRequest方法打上断点，调试启动tomcat，并使用POC来发送ajp请求：

image-20210315163241922

在699行出进行了数据包头部信息的读取，当头设置为SC_A_REQ_ATTRIBUTE的时候，则会读取出n和v：

image-20210315163647369

然后当n不为SC_A_REQ_LOCAL_ADDR、SC_A_REQ_REMOTE_PORT、SC_A_SSL_PROTOCOL的时候，会用v来对n进行赋值：

image-20210315163728511

POC中发送的数据包一共会读取三次：

n = javax.servlet.include.request_uri	v = /

n = javax.servlet.include.path_info		v = WEB-INF/web.xml

n = javax.servlet.include.servlet_path	v = /

对应POC中的这一部分代码：

image-20210315164145601

之后进入getAdapter().service()方法中，这里可以看到我们请求的URL为/asdf：

image-20210315164452905

/asdf这个路由是我们故意构造的一个不存在的路由，当路由无法匹配对应的servlet的时候会由org.apache.catalina.servlets.DefaultServlet来处理请求，是在{CATALINA_HOME}/conf/web.xml中默认配置的：

image-20210315164813262

image-20210316004730879

在DefaultServlet的service()方法中打下断点，当我们请求方式为GET方式的时候，存在service()->doGet()->serveResource()的调用链：

image-20210316003333899

再贴一个调用栈：

image-20210316003409095

在serveResource()中调用了getRelativePath()方法：

image-20210316003649513

在这个方法中会读取出我们POC中构造的恶意属性，然后把两个属性拼接成一个path：

image-20210316003824993

然后在serveResource()方法中会把这个path传入resources.getResource()方法中造成任意文件读取：

image-20210316003942820

之后会把根据path获取到文件资源序列化输出，这样客户端再根据AJP协议的数据包进行解包，就能读取到文件内容了：

image-20210316004240365

# JSP文件包含

Tomcat会将以.jsp、.jspx结尾的url交给org.apache.jasper.servlet.JspServlet来处理：

image-20210316010505803

image-20210316010516564

所以我们可以修改POC中的请求路径：

image-20210316011052683

然后再JspServlet#service方法中打下断点：

image-20210316012336568

这里同样会获取INCLUDE_SERVLET_PATH和INCLUDE_PATH_INFO两个属性，而这两个属性是可通过构造AJP请求数据包来控制的，这两个属性拼接到jspUri之后，会进入到serviceJsp方法：

image-20210316012711652

这个方法会把jspUri（上述为/WEB-INF/testfile）所表示的文件解析为JSP文件，从而形成文件包含：

image-20210316013019379

值得注意的是，这个所包含的文件和我们请求的url（/asdf/f4de.jsp）是没有关系的。

# 其他

# 读取其他Context

默认情况下是读取的主目录（ROOT目录）中的文件内容，此外还可以读取其他Context中文件的内容，只需要修改一下请求的url即可（文件包含同理）：

image-20210316102141936

image-20210316102213823

# 目录穿越可读性

我们尝试穿越出webapps这个目录，读取其他文件夹中的内容：

DefaultServlet#serveResource打下断点，在resources.getResource方法中：

image-20210316103039869

image-20210316103129512

跟进RequestUtil.normalize：

image-20210316103339267

只要包含/../，就会返回null，直接抛出异常：

image-20210316103512792

# 修复

  • 升级Tomcat版本

  • 禁用AJP协议（删除或注释conf/server.xml中对应的内容）

  • 为AJP Connector配置secret，或为AJP设置协议认证凭证

    <Connector port="8009"protocol="AJP/1.3" redirectPort="8443"address="YOUR_TOMCAT_IP_ADDRESS" secret="YOUR_TOMCAT_AJP_SECRET"/>

<Connector port="8009"protocol="AJP/1.3" redirectPort="8443"address="YOUR_TOMCAT_IP_ADDRESS"requiredSecret="YOUR_TOMCAT_AJP_SECRET" />
